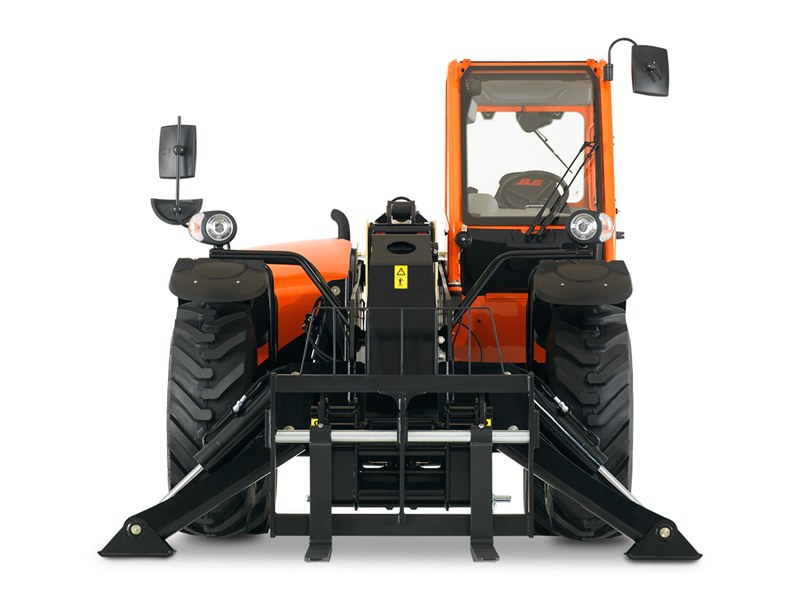

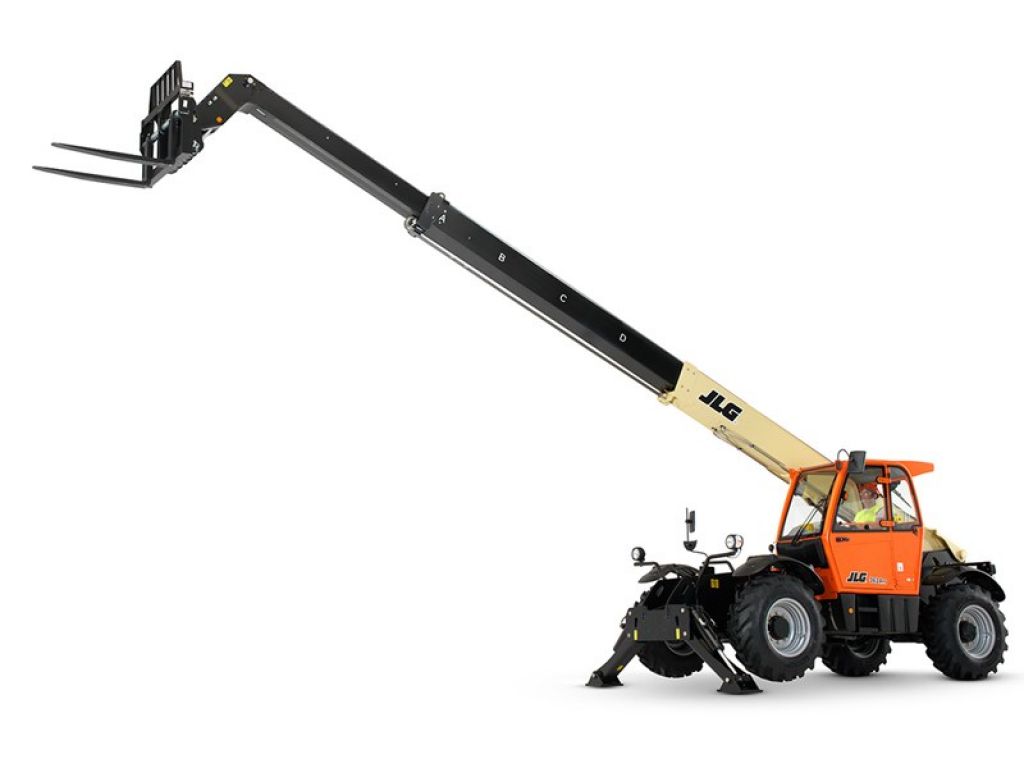

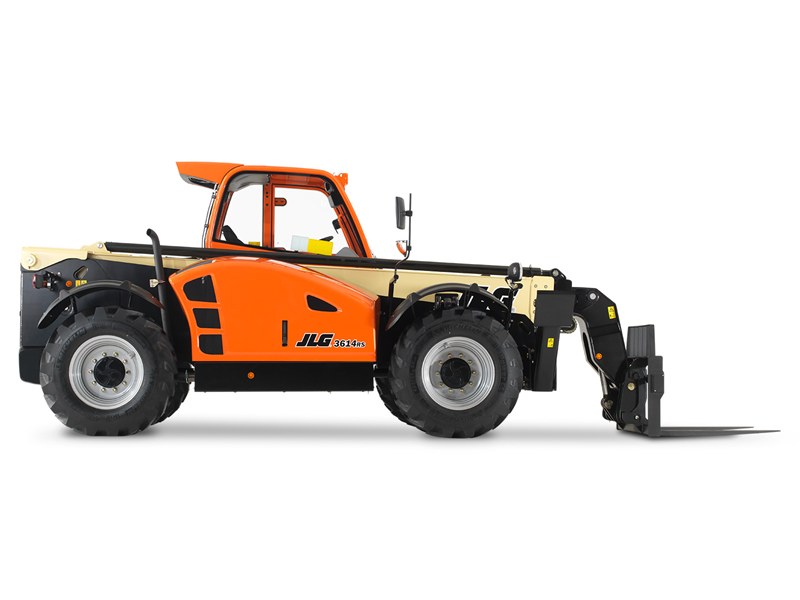

JLG 3614RS

Equipado con ejes Dana, transmisión de cambio de potencia y motor Deutz
Tecnología comprobada de pluma (diseño de caja de cuatro placas)
Controles ergonómicos individuales de palanca tipo joystick
Fácil de mantener (sin sistemas eléctricos dentro de la pluma, un solo cilindro de elevación y compensación, cilindro telescópico externo)

Datos de rendimiento
Fuerza de desprendimiento	75 kN / 16861 lbf
Frame Leveling	10 Degrees
Capacidad en pendientes	45 %
Altura total de capacidad de elevación con los estabilizadores hacia arriba	1500 kg / 3307 lb
Alcance total de capacidad de elevación con los estabilizadores hacia arriba	950 kg / 2094 lb
Capacidad máxima de levantamiento	3600 kg / 7937 lb
Altura de elevación máxima con los estabilizadores hacia arriba	14 m / 46 ft
Alcance hacia delante máximo con los estabilizadores hacia arriba	13.50 m / 44 ft
Capacidad de levantamiento a la altura máxima	3000 kg / 6614 lb
Altura máxima de levantamiento	14 m / 46 ft
Estabilizadores	Sí
Radio de giro exterior	3.8 m / 12 ft 6 in.
Velocidad – Personal máximo	3 sec.
Velocidad – Descarga máxima	3 sec.
Velocidad – Levantamiento máximo	16 sec.
Velocidad – Bajada máxima	13 sec.
Velocidad – Retracción máxima del telescópico	12 sec.
Velocidad – Extensión máxima del telescópico	15 sec.
Velocidad – Recorrido máximo	25 km/h / 15.53 mph
Velocidad de recorrido – 1ª marcha	5 km/h / 3.11 mph
Velocidad de recorrido – 2ª marcha	12 km/h / 7.46 mph
Velocidad de recorrido – 3ª marcha	25 km/h / 15.53 mph

Datos dimensionales
Amplitud de la cabina	0.87 m / 2 ft 10 in.
Espacio libre al suelo	0.4 m / 1 ft 4 in.
Altura de la máquina	2.7 m / 8 ft 10 in.
Longitud de la máquina	4.24 m / 13 ft 11 in.
Longitud de la máquina (horquillas)	6.04 m / 19 ft 10 in.
Ancho de la máquina	2.4 m / 7 ft 10 in.
Tamaño de la llanta	Mitas 15.5/80-24 16pliegues
Ancho de las bandas	2.34 m / 7 ft 8 in.
Distancia entre ejes	3.15 m / 10 ft 4 in.

Fuente de alimentación
Capacidad – Refrigerante	19 L / 5 gal.
Capacidad – Aceite del motor	8 L / 2 gal.
Capacidad – Tanque de combustible	150 L / 40 gal.
Caballos de fuerza del motor	74.40 kW / 100 hp
Fabricante del motor	Deutz
Modelo del motor	3.6 L4 Stage IIIA
RPM máximas del motor	1600 rpm

Especificaciones generales
Eje delantero	Descentramiento alto, Deslizamiento limitado
Eje trasero	Oscilante
Capacidad – Depósito hidráulico	180 L / 48 gal.
Tipo de bomba de función	Engranaje
Flujo del sistema hidráulico	100 L/Min / 26 gal/min.
Presión del sistema hidráulico	280 bar / 4061 psi
Peso del vehículo en operación	9800 kg / 21605 lb
Tipo de freno de servicio	Húmedo Múltiples-discos
Transmisión – Número de velocidades hacia delante - estándar	3
Transmisión – Número de velocidades hacia atrás	3
Tipo de transmisión	Cambio de potencia
