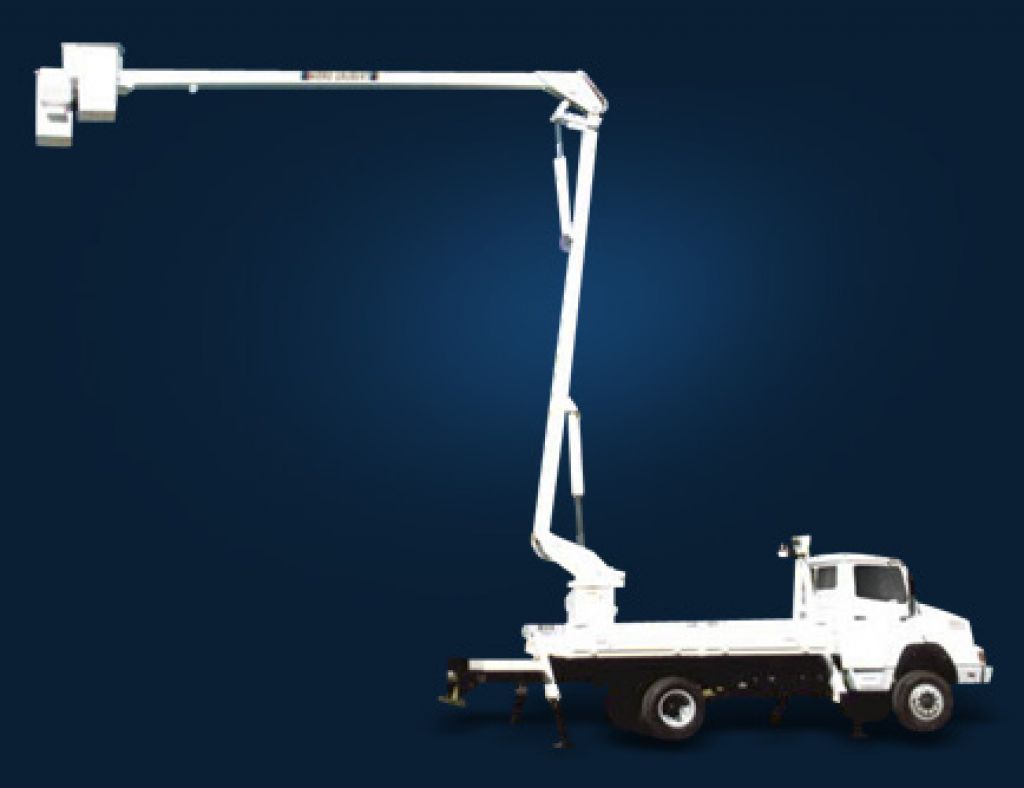

HIDRO-GRUBERT BL 20C

HIDRO-GRUBERT BL 20C
Valora este artículo
(0 votos)

DESCRIPCION GENERAL

Controles
Control hidráulico desde la base y en la cesta, equipado con sistema de "Hombre Muerto".
Acoples rápidos en la cesta.
Toma corriente 12 V DC en la cesta.

Cesta
Construidas en plástico reforzado con fibra de vidrio (PRFV)
Dimensiones 610 x 610 x 1060mm 24" x 24" x 42"
(De acuerdo a ANSI A-92.2 - 1990).



Seguridad
Válvulas de seguridad incorporadas a los cilindros hidráulicos inmovilizan el sistema en caso de roturas de mangueras o ante cualquier falla del circuito hidráulico.
Cilindros de elevación / plegado: Válvulas de bloqueo y "holding" o contrabalanceo.
Cilindros estabilizadores: Válvulas de bloqueo o "check valves".


Sistema de nivelación:El mismo es automático y se realiza por medio de cadenas de acero, las cuales configuran un sistema tipo paralelogramo. Las cestas están articuladas en la parte superior, por lo que las mismas podrían nivelarse por gravedad ante la eventualidad de una falla en el sistema.

Rotación: La misma se logra mediante un piñón que engrana en una corona. Este piñón es accionado por una caja reductora la que tiene acoplado un motor hidráulico.

Opcionales
Grupo motor - bomba eléctrica 12 V DC de emergencia.
Cesta doble.
Bomba para elevador y herramientas hidráulicas de mayor caudal.

Vehículo mínimo recomendado
G. V. W.: 14000 kg / 30900 lbs
Distancia mínima entre ejes: 5.80 m / 229 in

El Elevador hidráulico modelo BERT LIFT BL-20C NO ES AISLADO, por lo tanto no debe ser usado para trabajos en líneas energizadas.
Todos los modelos de HIDRO-GRUBERT cumplen con las Normas ANSI A-92.2 1990 y OSHA 1926.67 y 1910.67.

HIDRO-GRUBERT se reserva el derecho de hacer cambios del producto y especificaciones sin previo aviso u obligación.



ESPECIFICACIONES


Altura a fondo de cesta
18,60 m

Altura de trabajo
20,10 m

Alcance horizontal
11,70

Articulación brazo inferior
150º

Articulación brazo superior
Hasta 110º

Estabilizadores
4

Carga admisible en cesta
120 kg

Carga total en cesta
240 kg

Giro
Infinito

Peso del equipoo
5800 kg

Presión de trabajo
220 bar

Caudal de trabajo
17 lpm
  • Fuente de Alimentacion: Electrico
  • Ancho de la máquina: Menos 1 mts
  • Aislación Electrica: Sin Aislacion
  • Barquilla o Cesta: Una barquillas simples
  • Estabilizadores: Sin Estabilizador
  • Rotor de barquilla: Sin Rotacion
  • Capacidad de barquilla: 200 a 250 kg
  • Alcance Horizontal: Mas de 11 mts
  • Accesorios: Sin Accesorios
  • Marcas y Fabricantes: Hidrogrubert
  • Rotacion: Menos de 180º
  • Altura de Trabajo: Mas de 20 mts
