Hidraulica Movil 200-13 y 200-13A
- Publicado en Hidroelevador Articulado
- tamaño de la fuente disminuir el tamaño de la fuente aumentar tamaño de la fuente
- Galería de imágenes

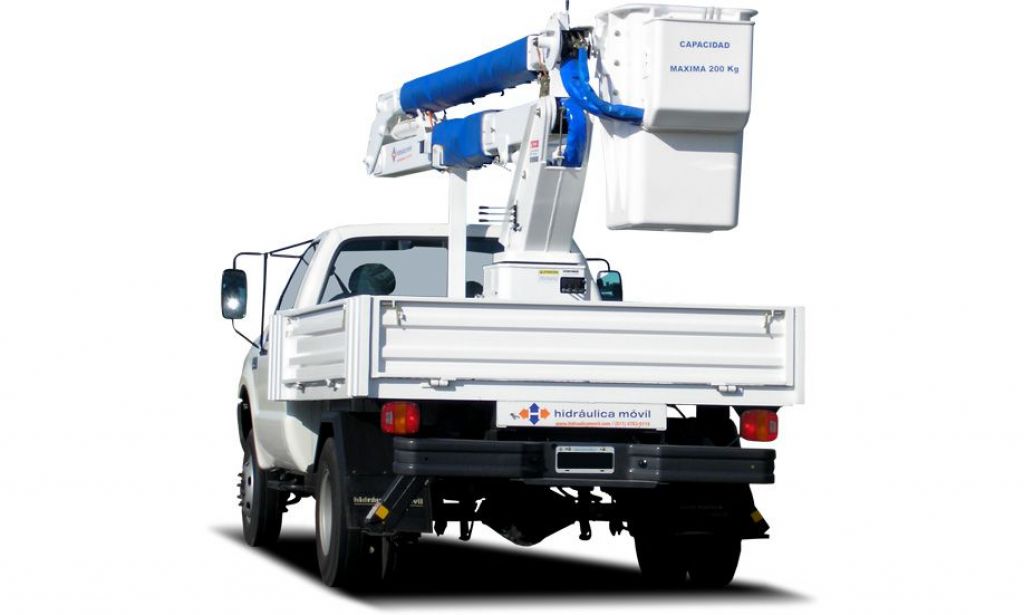

El Hidroelevador de brazos articulados para trabajo aéreo vam, fue diseñado para realizar tareas de tendido y mantenimiento de redes de distribución eléctrica, telefónica, semaforización e iluminación con economía, rapidez y seguridad.
Permite elevar 200Kg (dos personas con herramientas). Opcionalmente puede equiparde con aislación de chasis. Posee rotación continua e ilimitada de 360º en ambos sentidos y comando doble, pudiendo operarse indistintamente tanto desde la base como de la barquilla. Puede equiparse con un aguilón con 150kg de capacidad.
El equipo puede ser accionado mediante toma de fuerza, embrague electromagnético o motor independiente a elección del cliente. Cumple con todos los requerimientos de seguridad de la Norma ANSI A92-2.2001
Equipamiento Standard
- Energía hidráulica de emergencia.
- Bujes autolubricados en las articulaciones.
- Pernos de acero rectificados y cromados en las articulaciones.
- Comandos independientes.
- Válvula de retención pilotada en todos los cilindros.
- Rotación continua e ilimitada de 360º sobre rodamiento.
- Vástagos de acero rectificados y cromados.
- Acoplamientos para herramientas hidráulicas en la cesta.
- Sistema de nivelación de cesta con barras de cadenas.
Equipamiento Opcional
- Caja de carga playa, con barandas o con bauleras laterales.
- Brazo superior con aislación hasta 46 KV rms (ANSI A92-2.2001).
- Brazo inferior con aislación de chasis.
- Aguilón para carga hasta 150kg.
Características Técnicas
| VAM 200-13 | VAM 200-15 | |
| CAPACIDAD | ||
| Capacidad en las 2 cestas | 200 kg | 200 kg |
| Dimensiones de las 2 cestas: ancho x alto x alto | 0,57 x 0,72 x 1,05m | 0,57 x 0,72 x 1,05m |
| ALCANCES | ||
| Altura máxima de trabajo* | 13,2 m | 15,00 m |
| Altura a piso de la cesta* | 11,60 m | 13,40 m |
| Máximo alcance horizontal | 5,85 m | 7,00 m |
| Máximo alcance horizontal al borde de la cesta | 5,5 m | 6,70 m |
| ÁNGULOS DE INCLINACIÓN | ||
| Máximo ángulo de inclinación del brazo inferior | 80º | 80º |
| Máximo ángulo de inclinación del brazo superior | 140º | 140º |
| SISTEMA DE GIRO | ||
| Máximo momento de rotación | 250 kgm | 250 kgm |
| Ángulo de giro | 360º continuos | 360º continuos |
| SISTEMAS DE ESTABILIZADORES | ||
| 4 Estabilizadores Telescópicos en A | Hidráulicos | Hidráulicos |
| Distancias entre apoyos | 2,80 m | 2,80 m |
| SISTEMA HIDRÁULICO | ||
| Presión máxima de trabajo | 190 bar | 210 bar |
| Caudal de aceite recomendado | 6 - 8 lt/min | 6 - 8 lt/min |
| Capacidad de tanque de aceite | 30 lt | 30 lt |
| SISTEMA DE COMANDO | ||
| Válvulas direccionales manuales | 4 palancas superiores 4 palancas en la columna | 4 palancas superiores 4 palancas en la columna |
| Comandos individuales de estabilizadores | 5 palancas en la base | 5 palancas en la base |
| CARACTERÍSTICAS ELÉCTRICAS | ||
| Aislación del brazo inferior opcional | 46 KV rms CA | 46 KV rms CA |
| Aislación del brazo superior opcional (Clase C) | 46 KV rms CA | 46 KV rms CA |
| CARACTERÍSTICAS DEL EQUIPO | ||
| Peso | 1100 kg | 1300 kg |
| Altura en transporte (sin chasis) | 1,90 m | 2,10 m |
| Longitud en transporte | 5,80 m | 7,00 m |
| Mínima distancia entre ejes del vehículo | 3,30 m | 3,60 m |
| Mínimo peso bruto del vehículo | 3500 kg | 4500 kg |
| * Con 36" de altura del chasis. | ||
- Fuente de Alimentacion: Electrico
- Ancho de la máquina: Menos 1 mts
- Aislación Electrica: Sin Aislacion
- Barquilla o Cesta: Una barquillas simples
- Estabilizadores: Sin Estabilizador
- Rotor de barquilla: Sin Rotacion
- Capacidad de barquilla: 175 a 200 kg
- Alcance Horizontal: 5 a 8 mts
- Accesorios: Sin Accesorios
- Marcas y Fabricantes: Hidraulica Movil
- Rotacion: 360º continua infinita
- Altura de Trabajo: 10 a 15 mts
