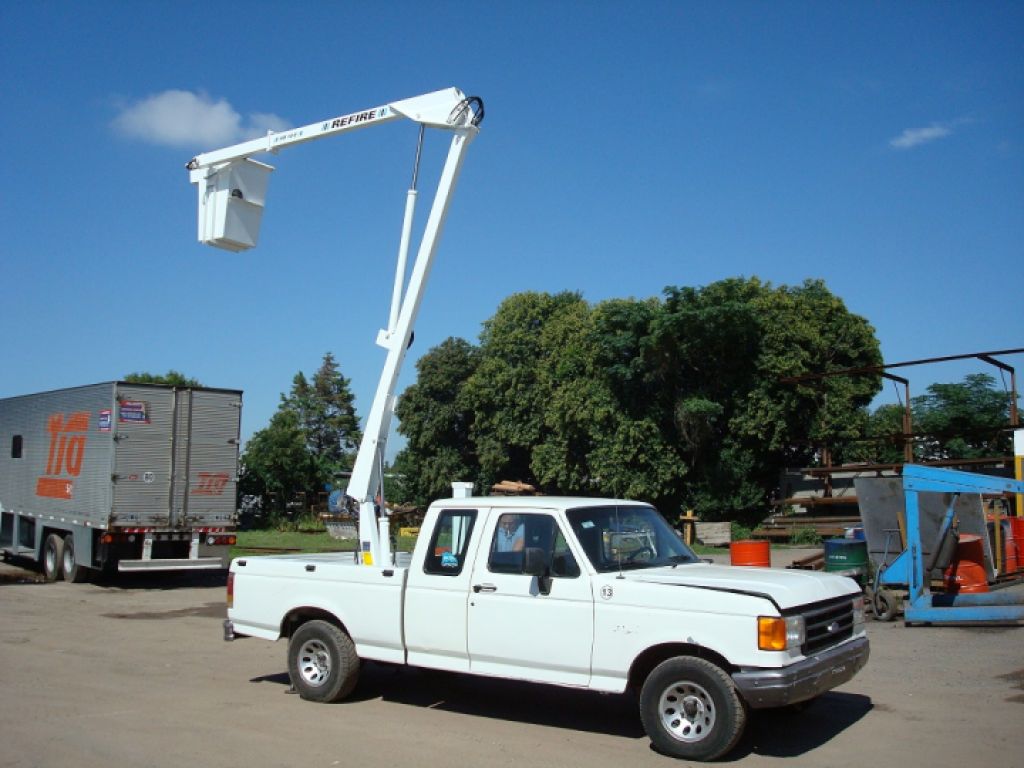

HIDROELEVADOR PARA CAMIONETA

MODELO HR 10

 Hidroelevador de doble brazo,  modelo H10, para montar  sobre camioneta de accionamiento totalmente hidráulico, con accionamiento por unidad de poder electrohidraulica de 12 / 24 volts.

Montado sobre la camioneta mediante un bastidor  construido en chapa plegada y caños  de acero.

Dos pies de apoyo del tipo recto o rebatible.

El sistema de giro es mediante cremallera accionada por cilindros hidráulicos todo en baño de grasa y permite un giro de 360.

La columna esta soportada por bujes antifricción Glycodur y una crapodina de empuje de Nylon 6.

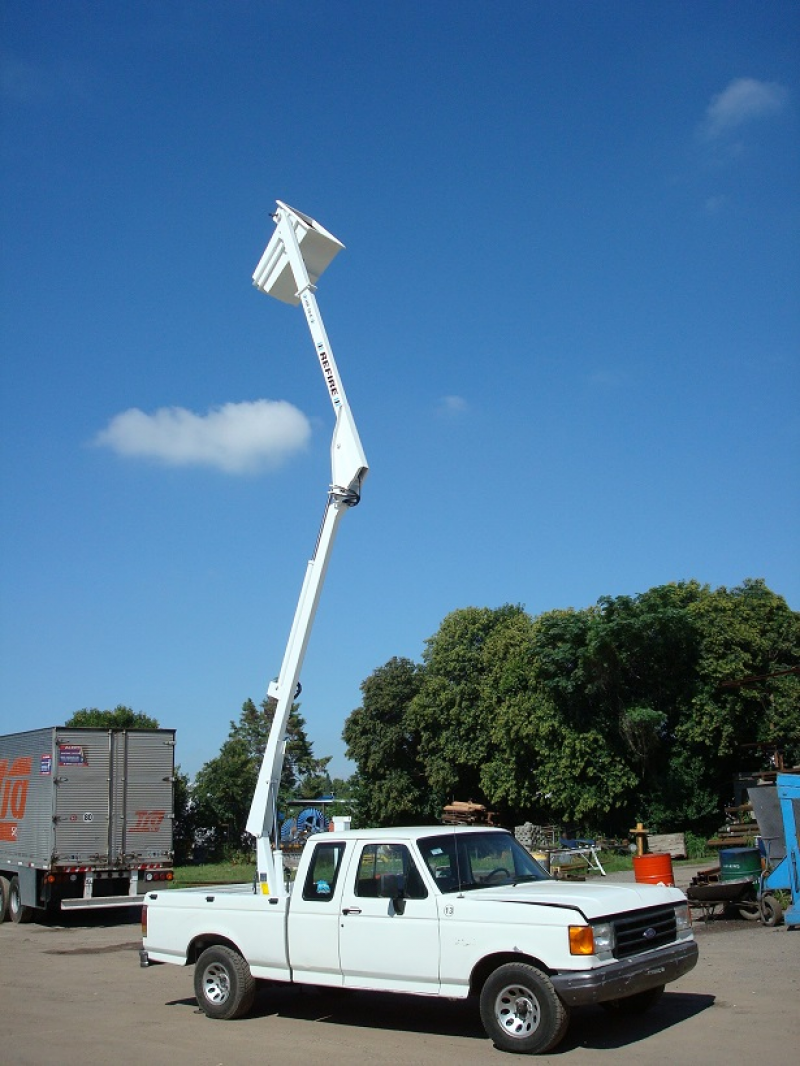

Brazos articulados de accionamiento independiente y que permiten alcanzar una altura de trabajo de 10,30 metros (altura de elevación al borde de la barquilla 9,30 m), el equipo puede trabajar con toda la pluma extendida en todo el ángulo de barrido de la misma y en todo el radio de giro de la columna.

Barquilla  construida en plástico reforzado con fibra de vidrio, con bandeja portaherramientas  y tiene una capacidad para 130 Kg de carga, dado el tipo de vinculación a la pluma constituye un caso de equilibrio estable, tendiendo siempre en forma independiente de la pluma a conservar la vertical, no obstante un cilindro hidráulico lateral de doble vástago amortigua el movimiento y permite bloquear la posición.

Un cinturón de seguridad se provee como elemento standard.

Todos los cilindros hidráulicos están protegidos por válvulas de retención pilotadas hidraulicamente que impiden la caída de la pluma en caso de rotura de un elemento de conducción, una válvula de alivio impide sobrecargas.

Una válvula entre los brazos impide que se baje el primer brazo si se supera cierto angulo entre ellos y que pueda implicar el vuelco, la barquilla nunca pasa del centro de giro  (cut off valve)

Accionamiento doble desde la base y la barquilla, los pies de apoyo únicamente se operan desde la base.

Peso del equipo 850 Kg.
