DESCRIPCION GENERAL

Controles
Control hidráulico desde la base y en la cesta, equipado con sistema de "Hombre Muerto". Encendido / apagado neumático desde la cesta.

Cesta
Construida en plástico reforzado con fibra de vidrio (PRFV)
Dimensiones 610 x 610 x 1060mm 24" x 24" x 42"
(De acuerdo a ANSI A-92.2 - 1990).

Sistema Hidráulico
Grupo motor - bomba con arranque eléctrico HONDA, con posibilidad de accionar el arranque y detención desde la base de la unidad y en cualquier posición de la barquilla.

Aislación
Brazo superior construido en plástico reforzado con fibra de vidrio (PRFV) para trabajos con tensión hasta 46 kV, Clase C según AANSI A-92.2 1990.

Seguridad
Válvulas de seguridad incorporadas a los cilindros hidráulicos inmovilizan el sistema en caso de roturas de mangueras o ante cualquier falla del circuito hidráulico.
Cilindros de elevación / plegado: Válvulas de bloqueo y "holding" o contrabalanceo.
Cilindros estabilizadores: Válvulas de bloqueo o "check valves".
Mangueras hidráulicas y sistema de nivelación de la barquilla colocadas en el interior de las plumas para su protección.

Sistema mecánico
Sistema de nivelación: El mismo es automático y se realiza por medio de cadenas de acero y varillas de fibra de vidrio, las cuales configuran un sistema tipo paralelogramo. La cesta está articulada en la parte superior, por lo que la misma podría nivelarse por gravedad ante la eventualidad de una falla en el sistema.
Rotación: La misma se logra mediante un piñón que engrana en una corona. Este piñón es accionado por una caja reductora la que tiene acoplado un motor hidráulico.

Operación de Emergencia
Bomba de accionamiento manual, ubicada en el pedestal.

Vehículo mínimo recomendado
G. V. W.: 2700 kg / 5500 lbs
Capacidad de carga: 1000 kg / 1800 lbs
Distancia mínima entre ejes: 2.92 m / 116 in

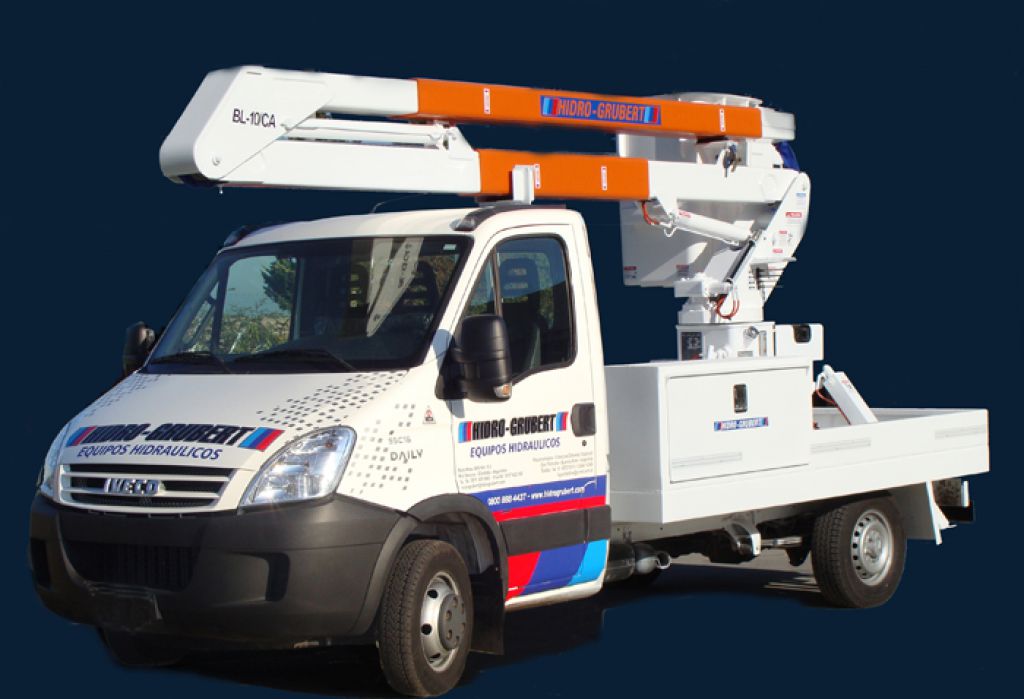

El Elevador hidráulico modelo BERT LIFT BL-10C NO ES AISLADO, por lo tanto no debe ser usado para trabajos en líneas energizadas.
Todos los modelos de HIDRO-GRUBERT cumplen con las Normas ANSI A-92.2 1990 y OSHA 1926.67 y 1910.67.

HIDRO-GRUBERT se reserva el derecho de hacer cambios del producto y especificaciones sin previo aviso u obligación.
DATOS TÉCNICOS

ESPECIFICACIONES
Altura a fondo de cesta
8,70 m
Altura de trabajo
10,20 m
Alcance horizontal
4,70
Angulo de apertura
137º
Estabilizadores
2
Apertura máxima estabilizadores
2,70 m
Carga admisible en cesta
120 kg
Giro
Infinito
Peso del equipoo
780 kg
Presión de trabajo
150 bar
Caudal de trabajo
8 lpm
