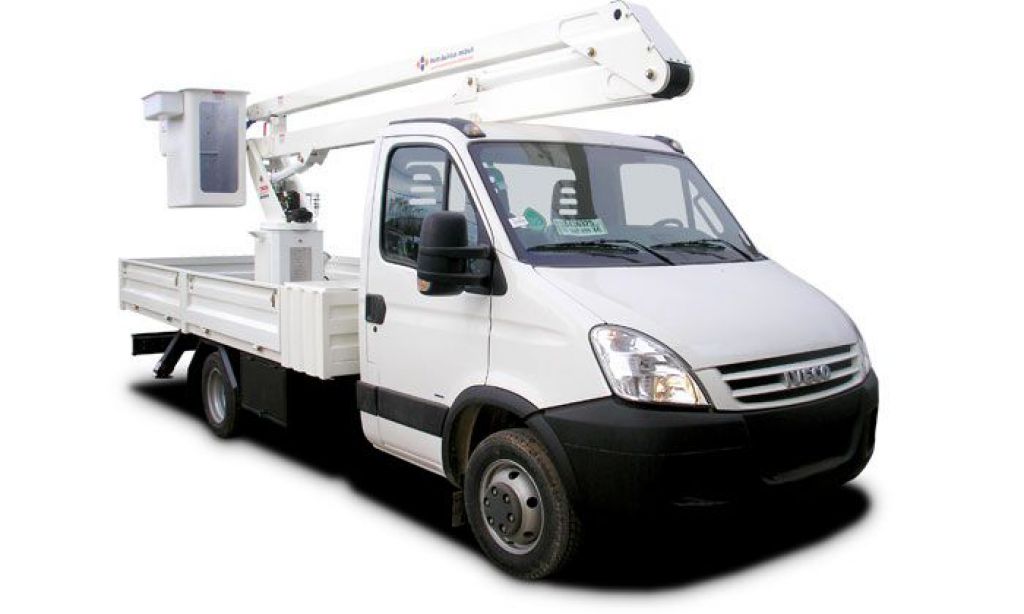

El Hidroelevador de brazos articulados para trabajo aéreo vam, fue diseñado para realizar tareas de tendido y mantenimiento de redes de distribución eléctrica, telefónica, semaforización e iluminación con economía, rapidez y seguridad.
El Hidroelevador de brazos articulados para trabajo aéreo vam, fue diseñado para realizar tareas de tendido y mantenimiento de redes de distribución eléctrica, telefónica, semaforización e iluminación con economía, rapidez y seguridad.
Permite elevar 175Kg (una persona con herramientas y accesorios). Opcionalmente puede equiparse con aislación de chasis. Posee rotación contínua e ilimitada de 360º en ambos sentidos y comando doble, pudiendo operarse indistintamente tanto desde la base como de la barquilla. El equipo puede ser accionado mediante toma de fuerza, embrague electromagnético o motor independiente a elección del cliente. Cumple con todos los requerimientos de seguridad de la Norma ANSI A92-2 2001.
Equipamiento Standard
- Energía hidráulica de emergencia.
- Bujes autolubricados en las articulaciones.
- Pernos de acero rectificados y cromado en las articulaciones.
- Comandos independientes.
- Válvula de retención pilotada en todos los cilíndros.
- Rotación contínua e ilimitada de 360º sobre rodamiento.
- Vástagos de acero rectificados y cromados.
- Acoplamientos para herramientas hidráulicas en la cesta.
- Sistema de nivelación de cesta con barras y cadenas.
Equipamiento Opcional
- Caja de carga playa, con barandas o con bauleras laterales.
- Brazo superior con aislación hasta 46 KV rms (ANSI A92.2-2001)
- Brazo inferior con aislación de chasis.
Características Técnicas
VAM 175-10 | VAM 175-13 | |
CAPACIDAD | ||
Capacidad en la cesta | 175 kg | 175 kg |
Dimensiones de la cesta: ancho x alto x alto | 0,57 x 0,72 x 1,05m | 0,57 x 0,72 x 1,05m |
ALCANCES | ||
Altura máxima de trabajo* | 10,2 m | 13,2 m |
Altura a piso de la cesta* | 8,60 m | 11,60 m |
Máximo alcance horizontal | 4,55 m | 5,85 m |
Máximo alcance horizontal al borde de la cesta | 4,25 m | 5,55 m |
ÁNGULOS DE INCLINACIÓN | ||
Máximo ángulo de inclinación del brazo inferior | 80º | 80º |
Máximo ángulo de inclinación del brazo superior | 140º | 140º |
SISTEMA DE GIRO | ||
Máximo momento de rotación | 250 kgm | 250 kgm |
Ángulo de giro | 360º continuos | 360º continuos |
SISTEMAS DE ESTABILIZADORES | ||
Estabilizadores Telescópicos en A | Hidráulicos | Hidráulicos |
Distancias entre apoyos | 2,80 m | 2,80 m |
SISTEMA HIDRÁULICO | ||
Presión máxima de trabajo | 150 bar | 170 bar |
Caudal de aceite recomendado | 6 - 8 lt/min | 6 - 8 lt/min |
Capacidad de tanque de aceite | 30 lt | 30 lt |
SISTEMA DE COMANDO | ||
Válvulas direccionales manuales | 4 palancas superiores 4 palancas en la columna | 4 palancas superiores 4 palancas en la columna |
Comandos individuales de estabilizadores | 3 palancas en la base | 3 palancas en la base |
CARACTERÍSTICAS ELÉCTRICAS | ||
Aislación del brazo inferior opcional | 46 KV rms CA | 46 KV rms CA |
Aislación del brazo superior opcional (Clase C) | 46 KV rms CA | 46 KV rms CA |
CARACTERÍSTICAS DEL EQUIPO | ||
Peso | 780 kg | 890 kg |
Altura en transporte (sin chasis) | 1,90 m | 1,90 m |
Longitud en transporte | 4,50 m | 5,80 m |
Mínima distancia entre ejes del vehículo | 2,80 m | 3,00 m |
Mínimo peso bruto del vehículo | 2500 kg | 3000 kg |
* Con 36" de altura del chasis. |
- Aislación Electrica: Sin Aislacion, 46 Kv Categoría C, Brazon inferior
- Barquilla o Cesta: Una barquillas simples
- Estabilizadores: Configurados "A"
- Rotor de barquilla: Sin Rotacion
- Capacidad de barquilla: 150 a 175 kg
- Alcance Horizontal: 5 a 8 mts
- Accesorios: Bomba eléctrica de emergencia, Sensores de estabilidad, Caja de herramientas en barquilla, Circuito para herramientas hidráulicas en barquilla
- Marcas y Fabricantes: Hidraulica Movil
- Rotacion: 360º continua infinita
